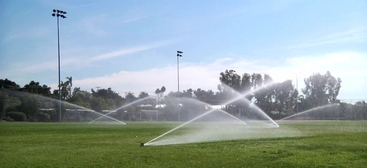

Пример полива роторным дождевателем

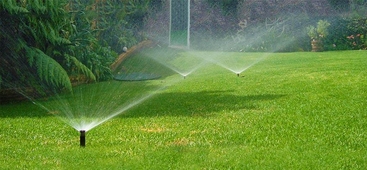

Пример полива спринклерным дождевателем

При поливе территорий, чаще всего используется два основных типа дождевателей роторный и спринклерный.

Роторные дождеватели применяются там, где необходимо поливать большие и открытые территории (от 7-и метров), там где поливу не будут мешать деревья, кустарники и др. Поднимаясь из под земли создается напор воды и ротор начинает вращение по запрограммированому радиусу. Как правило у роторных дождевателей имеется большой диапозон настроек. В зависимости от марки дождевателя вам будут доступны настройки по увеличению и уменьшению дальности полива. А также настройки по радиусу, к примеру от 25°, до 360°. Поэтому если у вас есть большие и открытые части участка, вы можете смело выбирать роторные дождеватели.

Спринклерный полив - применяется на меньших участках и в отличии от роторного дождевателя, он не вращается, а вся вода выходящая из дождевателя распределяется по заданному радиусу равномерно, полив спринклрами напоминает веер. Дождеватели такой категории отличаются наибольшей экономичностью и при правильном расположении на участке  позволяют более точечно производить полив.

Когда Вы подключили трубу полива к основной водной магистрали, Вы ее подводите к месту распределительной коробки, в этой распределительной коробке находятся электромагнитные клапана, они отвечают за подачу воды на  зоны (секции) участка.

Т.е. с одной стороны на клапан приходит постоянная вода, клапан всегда перекрыт, как только пришло время запрограммированного нами полива, на клапан с прогромматора поступает импульс, клапан открывается и вода начинает идти к дождевателям.
​
Как только настройки программатора дают клапану импульс на закрытие, он перекрывает поток воды и полив останавливается, затем открывается вторая секция полива и так далее.

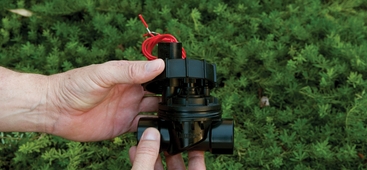

Электромагнитный клапан

Распределительная коробка

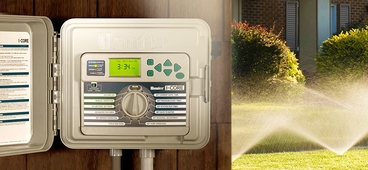

Программатор полива 24V

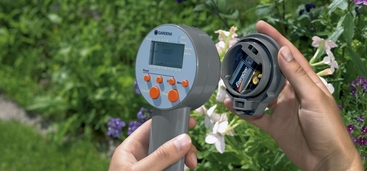

Программатор полива 9V

Программатор является блоком управления Вашим поливом, через программатор вы можете настраивать дни полива, продолжительность полива, регулировать частоту полива, принудительно включать или отключать автополив.

Программаторы работают от 24V, либо от 9V (батарейка крона). Программаторы 24V могут делиться по типу крепления наружные и внутренние. Наружные могут монтироваться на улице (фасад здания) и не подвержены попаданию влаги и не боятся морозов.  Внутренние же, должны располагаться внутри помещений, чаще всего это гараж или хозяйственная пристройка.

От программатора идут провода к распределительной коробке, где смонтированы клапана. Импульс 24V открывает клапан и закрывает его после полива. Система 9V программируется специальным блоком и одевается на сам клапан, таким образом, нам не нужно вести провода к клапанам. И та и другая системы достаточно хороши и проверены временем, вопрос в том, какой вариант вам больше придется по-душе.

При монтаже систем полива чаще всего используется обычная питьевая ПНД труба, стандартными размерами труб для монтажа считаются трубы 25Ø и 32Ø.

Для подключени дождевателей используются переходники соответсвующие диаметру трубы с одной стороны и с наружней резьбой 1/2 или 3/4. При монтаже чаще всего используются угловые соединения, тройники равные, а также соединения с внутринней резьбой на 1 дюйм.

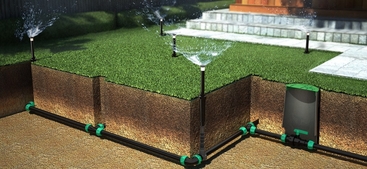

Подземное подключение

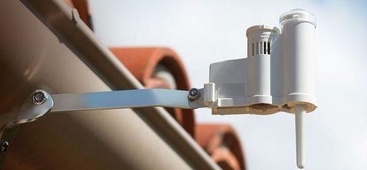

Датчик дождя

Вспомогательным оборудованием к системам полива, считаются разные датчики или модули. Например есть датчик дождя, который отключает весь полив, когда начинается дождь и не включает его до тех пор, пока датчик не высохнет.

Существуют датчики влажности почвы, которые располагаются в земле, если датчик получает информацию о том, что земля влажная, то полива также не будет. Настройки датчиков могут быть изменены на степень увлажненности почвы либо на количество осадков.
